丝杆升降机防旋转装置的作用

蜗轮丝杆升降机是一种由蜗杆带动蜗轮，蜗轮加工内螺纹和丝杆连接，丝杆做直线运动的传动设备。在工作过程中，丝杆升降机可能会因为外部力矩的作用而产生旋转。这种旋转不仅会影响升降平台的稳定性，还可能导致丝杆与螺母之间的磨损加剧，降低设备的使用寿命。此外，在一些对精度要求较高的场合，丝杆升降机的旋转还可能引起定位误差，影响工作效果。为了解决丝杆升降机可能出现的旋转问题，丝杆升降机厂家在设计时会加入防旋转装置。



那么，怎么判断是否需要给丝杆升降机加防旋转装置？主要考虑以下几点：



1. 升降平台的工作环境：如果升降平台工作在一个较为稳定的环境中，外部力矩较小，那么丝杆升降机发生旋转的可能性就相对较低，此时可以考虑不设置防旋转装置。



2. 对升降精度的要求：在一些对升降精度要求较高的场合，如精密机械加工、半导体设备制造等领域，丝杆升降机的旋转可能会引起较大的定位误差。为了保证升降精度，这些场合通常需要设置防旋转装置。



3. 设备成本与维护考虑：防旋转装置会增加升降平台的制造成本和维护难度。因此，在决定是否设置防旋转装置时，需要综合考虑设备的整体成本和维护需求。



4. 当丝杆升降机需要单台升降物体时，在物体没有固定、又没有导向装置的情况下丝杆要做直线上升或下降必须要做防旋转。



5. 当丝杆升降机是多台联动组合平台时，不需要做防旋转了，因为丝杆升降平台一般是两台、三台、四台或多台设备来联动，多台升降机通过平台安装面的制约起到了防旋转的作用，所以不需要加防旋装置。







怎么实现丝杆升降机的防旋转？都有哪些形式？



丝杆升降机防旋转装置通常通过限制丝杆或螺母的旋转自由度来实现防旋转功能。常见的是方管防旋和防旋槽防旋。



方管防旋是在丝杆的底部安装正方形防旋转块，与丝杆升降机的方形护管四壁贴合。防旋转块在丝杆底端，丝杆旋转运动带动防旋转块在护管内运动，但是因为防旋转块形状与护管四壁贴合无法做旋转运动，只能带动丝杆上下运动，这样可以达到防旋转效果。



另外一种是在丝杆上开通槽，同时机座上有个定位，蜗轮与丝杆槽之间加键固定，让丝杆只能沿着定位口上升或者下降。也可以起到非常好的防护作用，避免物体甩出。

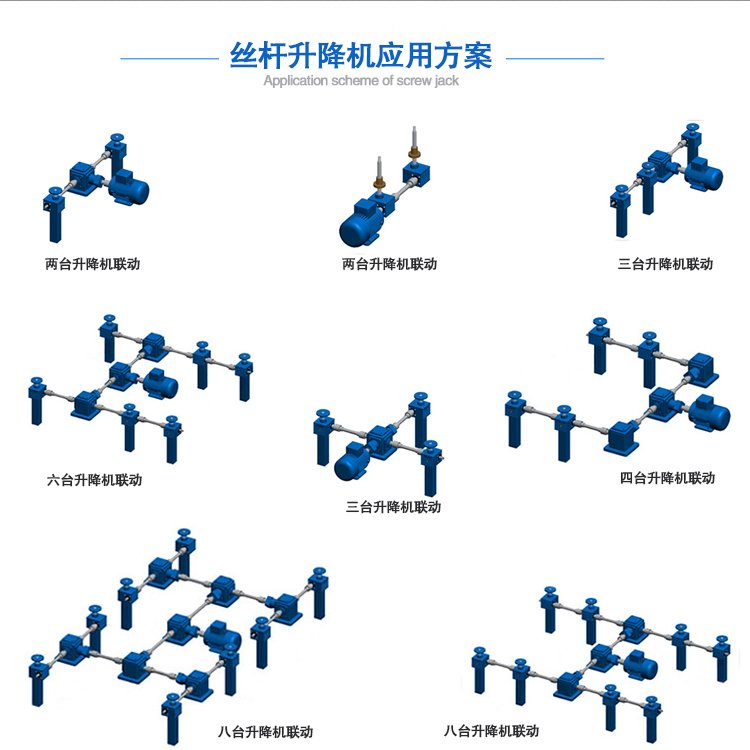

丝杆升降机可以单台顶升或下压使用也可配合T型转向箱或减速机组合使用。如：两台组合直线型运动或与转向箱组合成T型运动。也可以四台或八台联动使用，组合成能同时升降、同一方向旋转的工作平台，且有多做组合型式可以选，方便使用。升降平台一般要用到四台或者更多台联动，这时多台升降机之间其实已经有平台安装面的制约，起到限位的功能，所以不用再做防旋转。
