​手摇丝杆升降机结构组成及工作原理

作者:德州启力传动机械有限公司   时间:2024-07-25

手摇丝杆升降机是一种简单、高效的机械升降装置,通过人工操作来帮助人们完成不同场合不同高度的升降作业。其结构组成如下:

1、主要部件:手摇丝杆升降机主要由丝杆、螺母、升降机构和手摇装置组成。

2、丝杆和螺母:丝杆是一根带有螺纹的杆状零件,螺母是一个带有螺纹孔的零件。丝杆和螺母的螺纹是相互嵌合的,通过旋转丝杆和螺母,可以实现相对运动。

3、升降机构:将螺母与升降平台连接起来,使其能够随着丝杆的旋转而上下移动。通常,螺母的底部与升降平台固定连接,丝杆通过螺母的螺纹孔进入内部,螺母的顶部则与升降平台的底部连接。

4、手摇装置:手摇装置通常由手轮和与之连接的丝杆旋转装置组成。通过旋转手把,可以使丝杆进行旋转,从而带动螺母和升降平台上下运动。

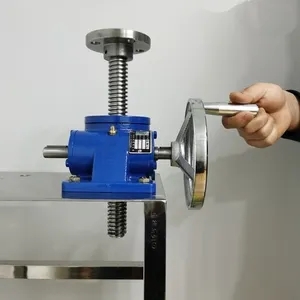

手摇丝杆升降机

手摇丝杆升降机主要是基于杠杆原理和人力输入,其工作原理主要是:

通过转动手轮将人力输入传递到升降装置,丝杆通过螺母的螺纹孔将螺母向上或向下推动,从而使升降平台上升或下降。丝杆旋转的方向决定了螺母的运动方向,旋转手把越快,升降平台上升或下降的速度越快。

手摇丝杆升降机运动方式:

当手摇装置被操作时,手轮的转动通过传动系统传递给螺杆。螺母会沿着螺杆的螺旋路径移动,从而驱动升降平台的升降。根据螺杆和螺母的螺旋方向,可以实现两种不同的运动方式:升高和降低。当螺杆顺时针旋转时,螺母沿着螺杆向上移动,升降平台随之上升;反之,当螺杆逆时针旋转时,螺母沿着螺杆向下移动,升降平台随之下降。

手摇丝杆升降机构由于其简洁的结构和便捷的操作,适用于一些重量较轻、高度较低等需要人工力量进行升降的场所,如车库、仓库等。然而,由于受到人力输入的限制升降速度较慢,并且需要人力持续操作,因此在大型载重、高度要求较高及大批量高强度的升降任务中并不适用。
手摇丝杆升降机
